Основные компоненты броска формирующей мельницы

Просмотры:0     Автор:Brother Union Machinery     Время публикации: 2021-05-10      Происхождение:Brother Union Roll Forming Machinery

Основные компоненты броска формирующей мельницы

Здесь мы говорим только о рулонной формовочной мельнице в линии формования рулона. (Unmoiler, Press & Punch, Servo Feed, Stacking, резка ..., другое оборудование не то, что мы говорим на этой странице)


Обычно стандартная белочная машина содержит базу, стенды, валы, роллы и систему привода.

Машинная база

Жесткая машинная база - это фундамент, чтобы построить хорошее Бросок формирующей машины, У брата Союз машины, Верхняя поверхность верхней пластины основания обрабатывается, где стендыустановлены.

Жесткая рулона формирующая машинная база, с подсветкой верхней пластины

Поверхность обработки рулона формирующей машинной базы

Обработка установленной пластины рулонной формовочной машины

Махарирование установленной пластины кассеты роллетной формовочной машины

Ктовые пути обработаны для позиционирования стендов

Обработанные ключевые пути используются для выравнивания инжененного положения инженений.

Стенды

В прохождении формования рулона пару стендов (подставка для бортовых дисков и стойки с бортом на стороне) удерживают и поддерживают вал и рулоны.

Стенды закреплены болтами на базу машины.

Подшипник блока в рулон

Подшипники должны свободно двигаться вверх и вниз

Neelele подшипник в рулонах формовочных стендов
Для большинства машин для формирования рулонов нижние валы расположены на месте, закрепленные над станок. И верхние валы регулируются вверх и вниз винтами.

Валы

Квалифицированный вал должен быть изготовлен из правильного материала и имеет достаточно диаметра, чтобы нести тяжелое работоспособность.
Особенно к длинному валу дефект вала следует учитывать при проектировании вала образующегося вала.

Вал рулона бывший

Чрезмерно высокие силы могут наклонно согнуть валы. Навсегда согнутые валы изменят размеры продукта при каждой революции валов.

Система привода

В наши дни линии формирующиеся рулоны обычно питаются электрическими двигателями. Наиболее распространенными вымирающими вымирающимися рулонными формовочными машинами являются цепная диска и привод передач.

Цепная привод ролл бывший

Машина для формования цепи привода для кровельной панели

Коробка передач приводной ролл бывший

Машина редуктора коробки передач для производства кабельного лотка

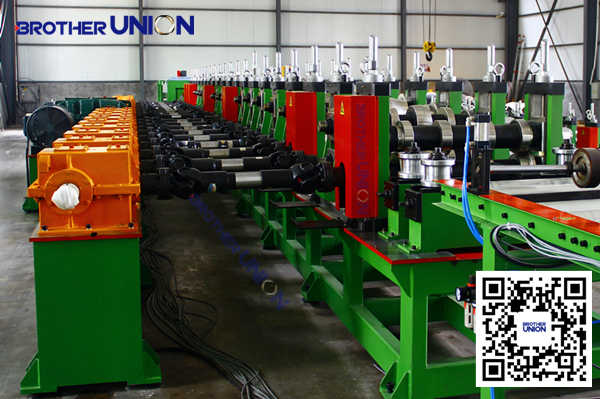

Roll Forming Mill - Gear Box вождение
